本產品廣泛應用于國家電網、南方電網、各省電力公司城鄉農網改造項目、建筑名宅項目、房地產工程項目、中石油中石化、交通治金、鐵路船舶、航空航天、光伏、企業事業單位、市政及國家大型工程項目。
名稱 |
外形尺寸(高 × 寬 × 深)mm |
裝箱數 |
左右結構單相二十表位 |
1062×1419×193 |
1 |
五、主要技術參數
型號
配置
名稱
規格
數量
總開關配置
塑殼斷路器
NM1-250S/4300 225A
1
表前配置
隔離開關
HN2-100/2P 63A
20
表后配置
小型斷路器
DZ47-60/2P 32A
20
總開關配置
塑殼斷路器
NM1-400S/4300 400A
1
表前配置
隔離開關
DZ47-60/2P 63A
20
表后配置
小型斷路器
DZ47-60/2P 40A
20
總開關配置
塑殼斷路器
NM1-250S/4300 225A
1
表前配置
開關端子(1 進 7 出)
FJ6G-250/16-50/6*16
3
表后配置
小型斷路器
DZ47-60/2P 32A
20
注:總開關連接線 BV16mm 2 或 BV25mm 2 電能表連接線 BV6mm 2 或 BV10mm 2 。

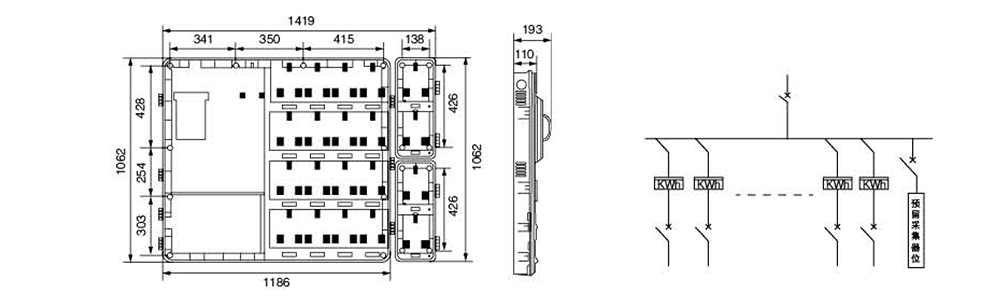

六、安裝尺寸及接線圖(mm)
七、訂貨須知
此方案內參數為本公司提供的標準配置,如果客戶無明確要求,公司將按標準配置供貨。超出此方案要求的,請另行說明。
