本產品廣泛應用于國家電網、南方電網、各省電力公司城鄉農網改造項目、建筑名宅項目、房地產工程項目、中石油中石化、交通治金、鐵路船舶、航空航天、光伏、企業事業單位、市政及國家大型工程項目。
名稱
外形尺寸(高 × 寬 × 深)mm
裝箱數
DL 型單相十八表位
1040×1320×155
1
五、主要技術參數
注:總開關連接線 BV16mm 2 或 BV25mm 2 電能表連接線 BV6mm 2 或 BV10mm 2 。
型號
配置
名稱
規格
數量
ZH-D-K18DL01
總開關配置
塑殼斷路器
NM1-250S/300/225A
1
表前配置
隔離開關
NH2-100/2P 63A
18
表后配置
斷路器
DZ47-2P/C32A
18
ZH-D-K18DL02
總開關配置
塑殼斷路器
NM1-400S/3300/400A
1
表前配置
隔離開關
DZ47-2P 60A
18
表后配置
斷路器
DZ47-2P 40A
18
ZH-D-K18DL03
總開關配置
塑殼斷路器
NM1-250S/4300/225A
1
表前配置
開關端子
FJ6G-250/16-50/6×16
3
表后配置
斷路器
DZ47-60/2P 32A
18

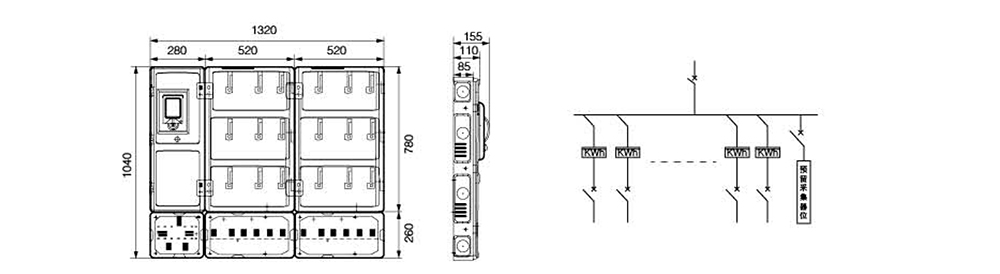

六、安裝尺寸及接線圖(mm)
七、訂貨須知
此方案內參數為本公司提供的標準配置,如果客戶無明確要求,公司將按標準配置供貨。超出此方案要求的,請另行說明。
